Roll hinges voor motion compensated gangways

Introductie

Voor een fabrikant van motion compensated gangways produceerde Vlot Staal acht roll hinges voor offshore gangwaysystemen. Deze gangways zorgen ervoor dat personeel veilig van een schip toegang krijgt tot boorplatforms, windturbines en transformatorplatforms op zee. Het project vroeg om hoge nauwkeurigheid, gecertificeerde materialen en productie volledig volgens ABS offshore gangway rules (ABS 0236). Voor extra kwaliteitsborging is daarnaast het NDO (Niet-Destructief Onderzoek) uitgevoerd door een gespecialiseerde externe partij.

Uitdaging of klantvraag

• Aantal en normering: 8 roll hinges, geproduceerd volgens ABS offshore gangway rules.
• Lasintensief product met krappe toleranties
• Materialen: alle onderdelen met 3.2 certificaten (IACS approved), kritische onderdelen in EH-36 staal
• NDO-eisen: 100%VT, 100%MT en 100%UT onderzoek
• Afwerking: alle randen afronden met radius R=2 voor verdere conservering
• Maatvoering: nauwkeurig volgens specificaties voor een correcte werking binnen het gangwaysysteem

Onze aanpak

• Lastechnieken: MAG-lasproces (135) met massieve draad, combinatie van hand- en automaatlassen via koweld
• Productie volledig volgens ABS-keuringsrichtlijnen
• CNC-nabewerking na lassen voor exacte toleranties en passing
• Volledige traceerbaarheid van materialen met 3.2 certificering (IACS approved mills)

Resultaat

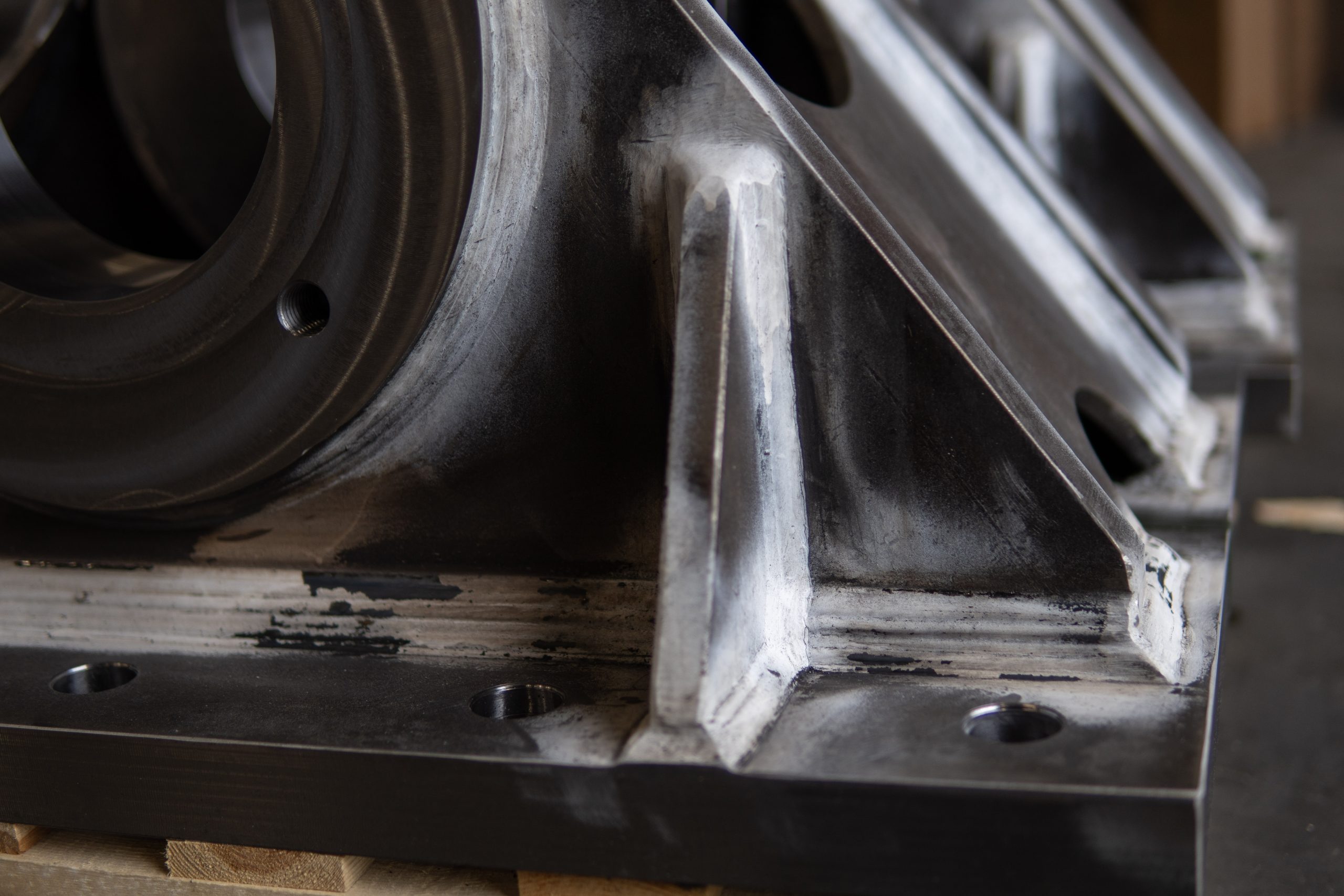

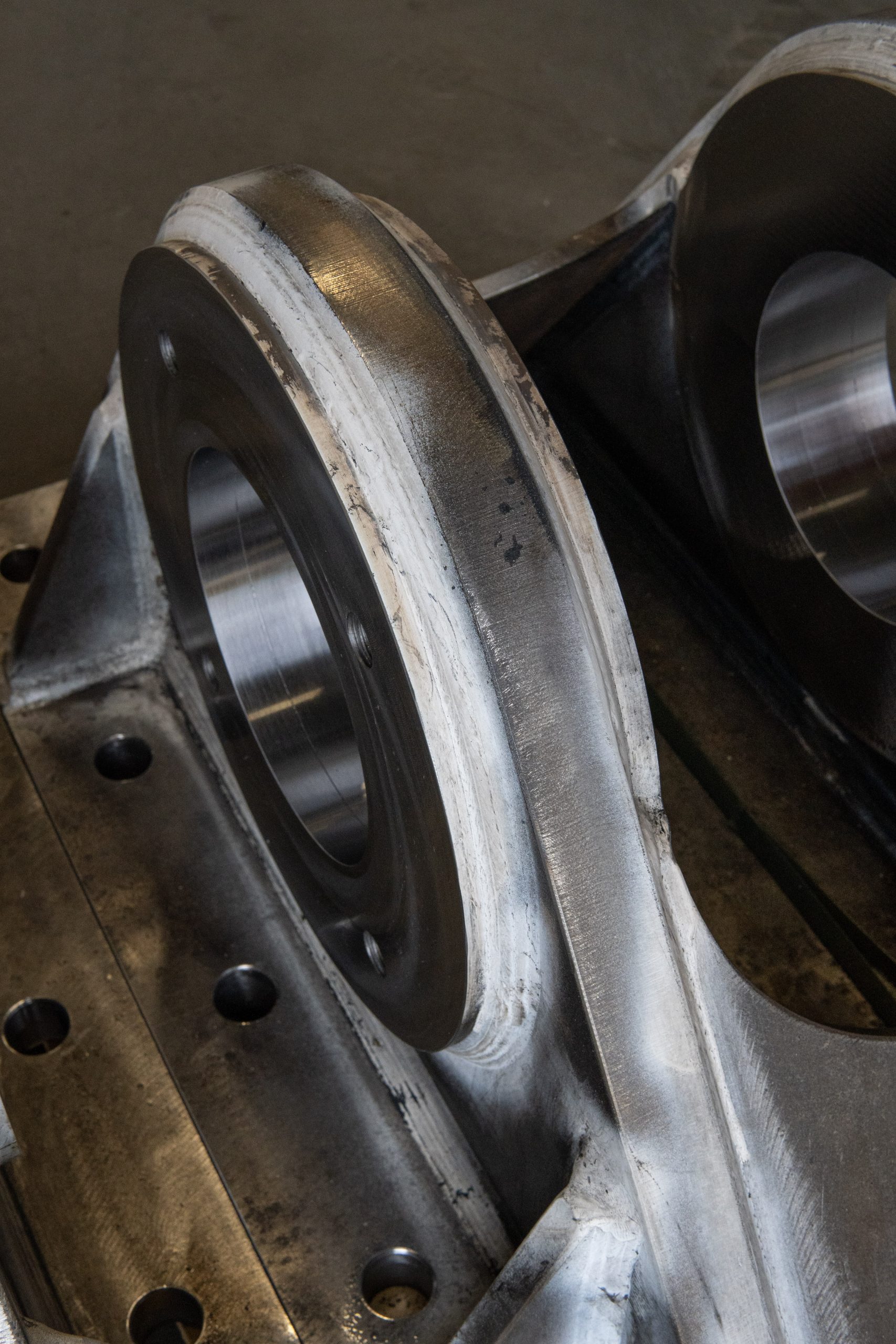

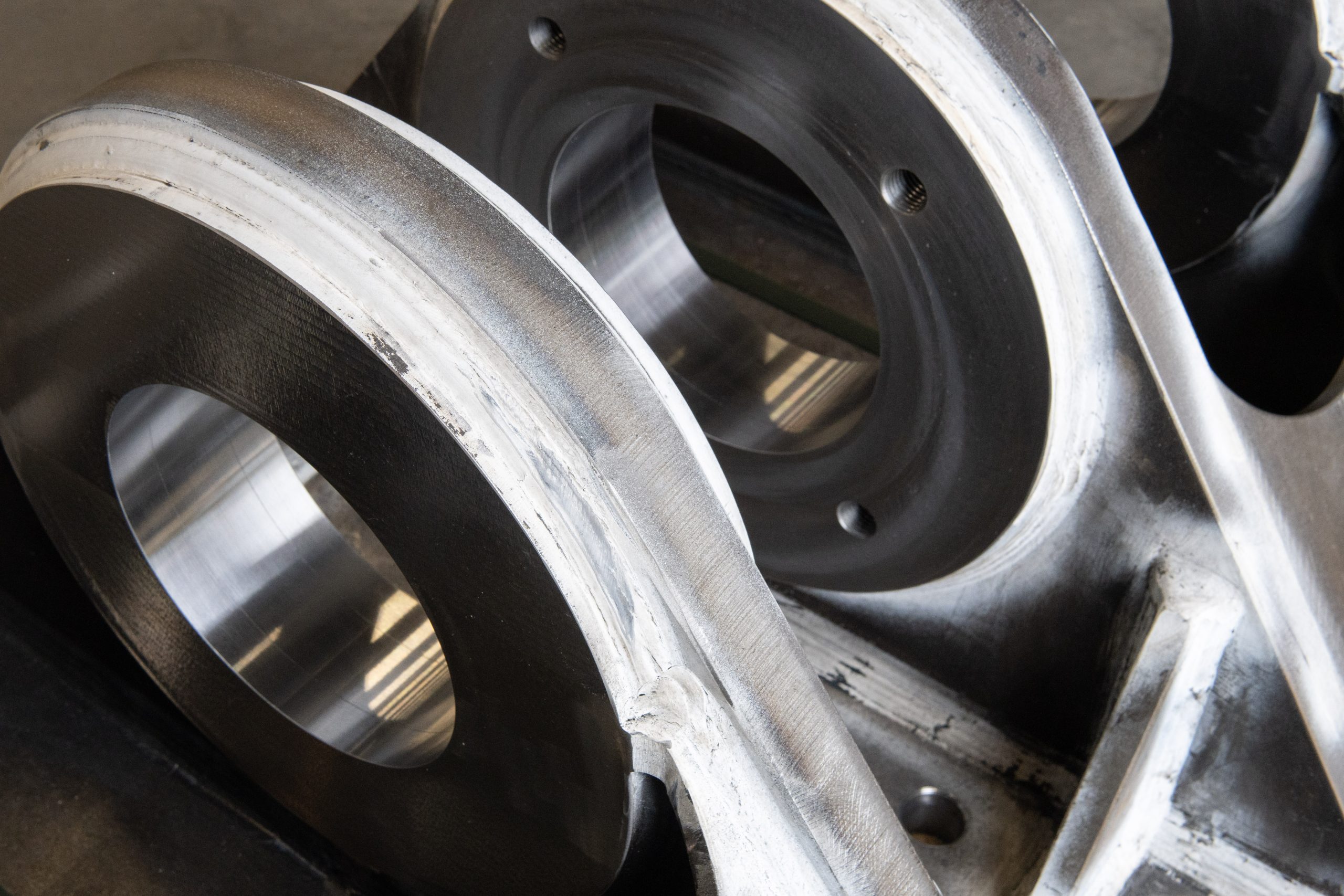

• Hoofdproducten: 8 roll hinges
• Afmetingen per stuk: L 900 mm × B 600 mm × H 500 mm
• Geproduceerd volgens: ABS offshore gangway rules (ABS 0236)
• Goedkeuring: volledig goedgekeurde MRB volgens geldende keuringsnormen
• Toepassing: gereed voor installatie in offshore motion compensated gangways
