2x reel voor petrochemie

Introductie

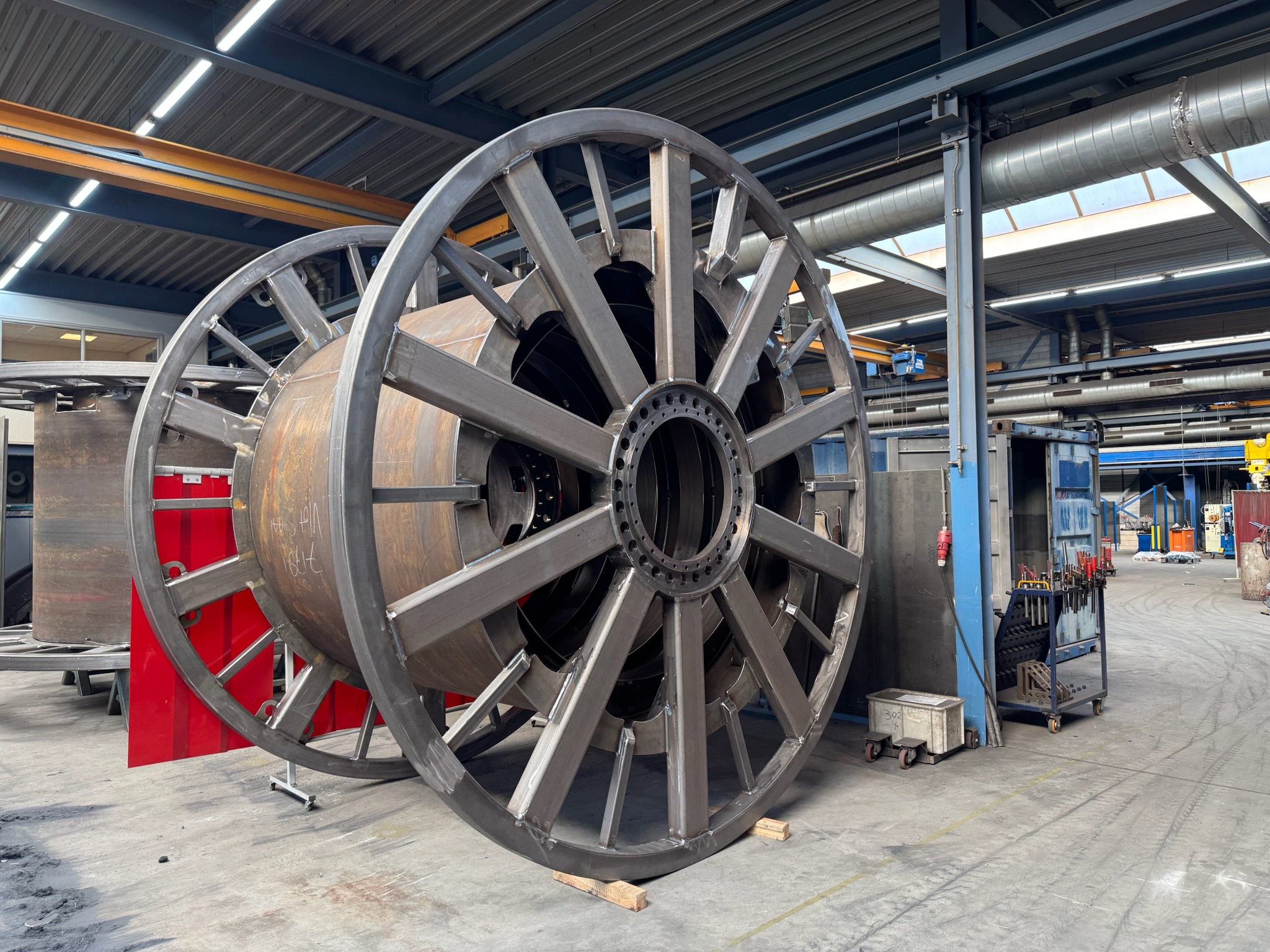

Vlot Staal realiseerde voor een klant in de petrochemie twee reels met een diameter van 2500mm conform de DNV-ST-378. Het project vroeg om precisie en vakmanschap, omdat de reels groot en zwaar waren en net in onze werkplaats pasten. Bovendien werden er twee verschillende staalsoorten toegepast, wat het lassen technisch uitdagend maakte. Binnen de strakke projectplanning leverden we het project veilig en volledig volgens specificatie op, inclusief machinale nabewerking en voorbereid voor transport per dieplader.

Uitdaging of klantvraag:

• Grote afmetingen: Ø 2500 mm × H 2500 mm, gewicht 5,8 ton per stuk
• Verschillende materialen: S355J2+N en S690QL
• Voorbewerking van verschillende onderdelen en machinale nabewerking na lassen voor perfecte toleranties en maatvoering
• Logistiek transport per dieplader

Onze aanpak:

• Combinatie van hand- en automaatlassen met gebruik van het MAG-lasproces (135) met massieve draad
• Gebruik van een koweld lasautomaat op rail voor het halfautomatisch lassen van lange lasnaden
• Machinale CNC nabewerking voor perfecte toleranties en afwerking
• Slimme productie- en transportplanning

Resultaat:

• 2 reels + losse onderdelen
• Afmetingen: Ø 2500 mm × H 2500 mm
• Gewicht: 5,8 ton per stuk
• Conform de DNV-ST-378 – Offshore and Platform Lifting Appliances
• Klaar voor directe toepassing in de petrochemische installatie
