Bracket machineframe

Introductie

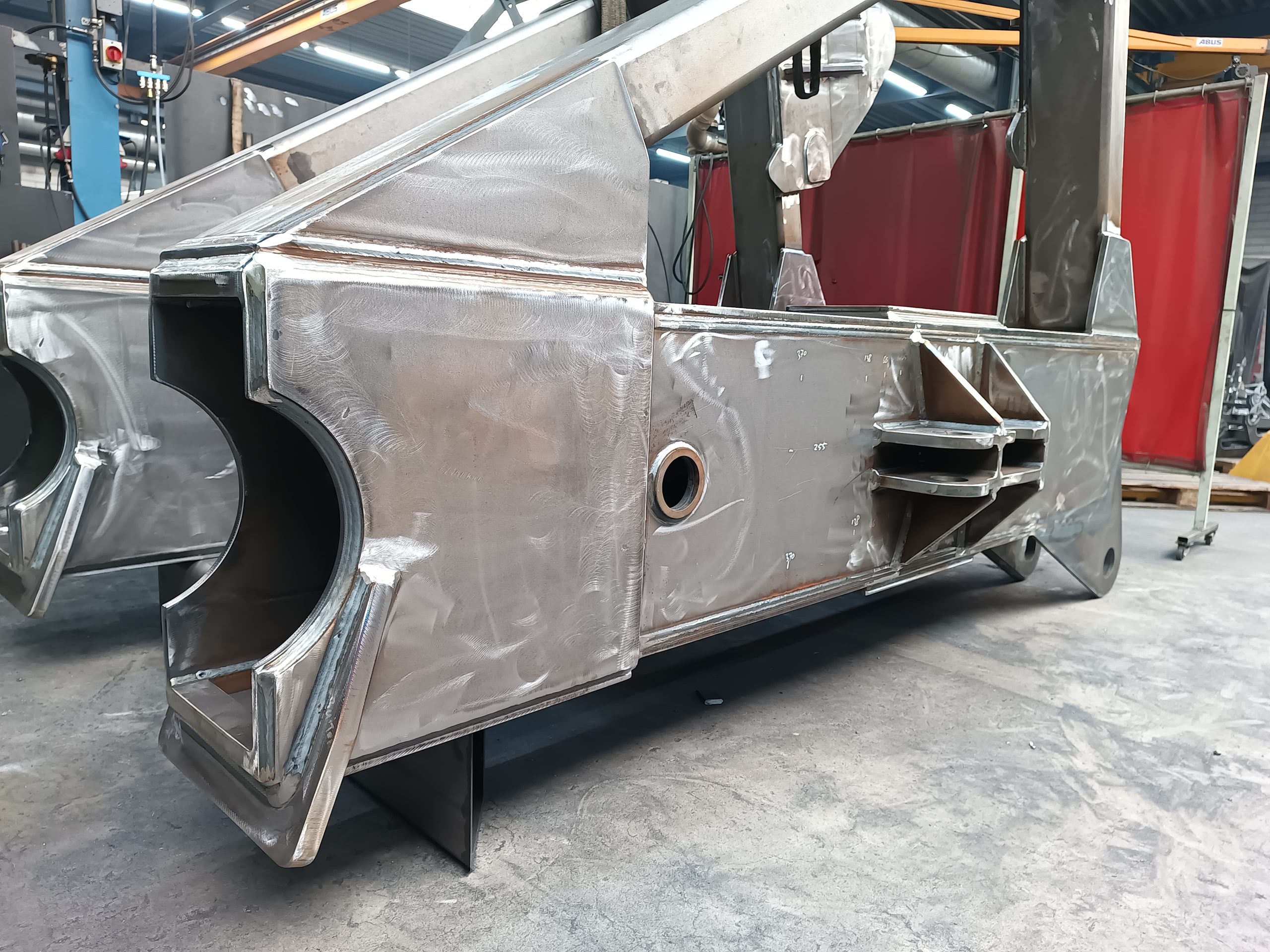

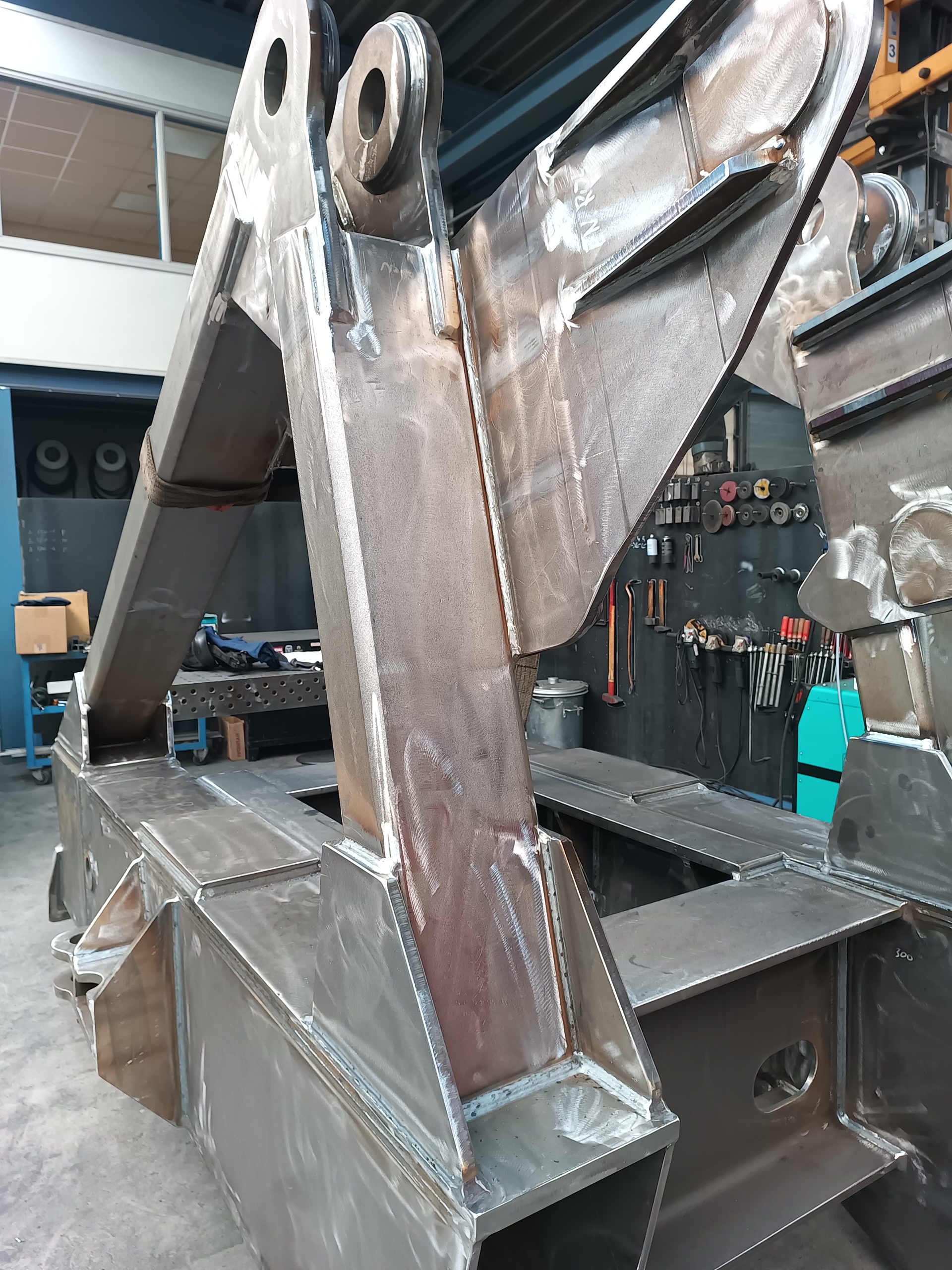

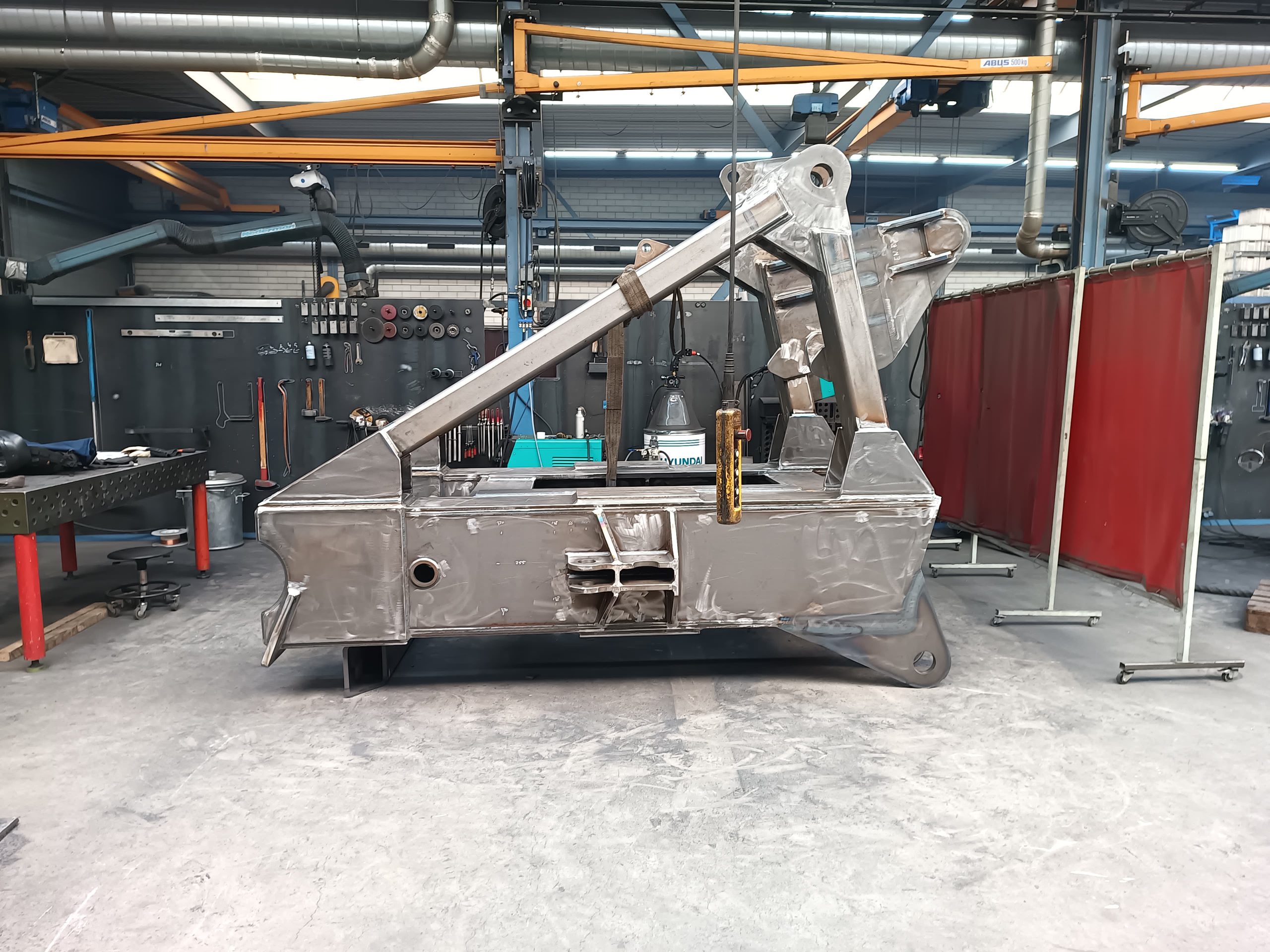

Vlot Staal produceerde een zware bracket, onderdeel van een machineframe voor een heistelling in funderingstechniek. Dit project vroeg om precisie‑lassen en strakke maatvoering om optimale passing en sterkte in het uiteindelijke frame te garanderen. Het onderdeel wordt toegepast binnen complexe hijssystemen voor funderings- en constructiewerk, waar betrouwbaarheid en constructieve nauwkeurigheid essentieel zijn.

Uitdaging of klantvraag

• Volledige productie van een grote bracket voor machineframe
• Geen keuringsbureau‑eisen, maar technisch kritisch wat betreft maatvoering
• Materiaalcertificering conform EN‑ISO‑3834 toegepast
• Groot formaat en gewicht: ongeveer 4000 kg
• Afwerking: alle randen zorgvuldig afgerond met R=2 mm
• Precisie nodig: nauwkeurige maatvoering voor montage binnen het machineframe

Onze aanpak

• Lastechniek: combinatie van handlassen en halfautomatisch lassen via MAG‑lasproces met massieve draad
• Materialen: gebruik van S355J2+N voor de bracketconstructie en S355J2H (warmgewalste kokers) voor structurele elementen
• Kwaliteitsborging: uitgevoerd volgens EN‑ISO‑3834 kwaliteitsnorm voor lassen

Opmerking: de CNC‑nabewerking van het frame wordt door de klant zelf uitgevoerd.

Resultaat

• Hoofdproduct: 1 grote bracket voor machineframe
• Afmetingen: circa 3400 × 2750 × 2450 mm
• Gewicht: circa 4000 kg
• Geproduceerd met straffe maatvoering en afgeronde randen (R=2 mm)
• Kwaliteit: conform interne kwaliteitsnormen en productieprocedures volgens EN‑ISO‑3834
• Toepassing: gereed voor integratie in het hijstellingframe
